Преимущества:
Основные достоинства таких КНС связаны с материалом и технологией производства корпуса:
- Долговечность и коррозионная стойкость: Полиэтилен (ПЭ100) не подвержен коррозии, устойчив к воздействию агрессивных сред, содержащихся в хозяйственно-бытовых и промышленных стоках. Нормативный срок службы составляет не менее 50 лет.
- Высокая прочность и герметичность: Технология спиральной навивки с одновременной сваркой витков обеспечивает высокую кольцевую жесткость (классы от SN2 до SN16). Это позволяет станции выдерживать значительные статические и динамические нагрузки, включая вес вышележащего грунта и транспортные нагрузки, а также гарантирует полную герметичность, исключающую попадание грунтовых вод внутрь и утечку стоков наружу.
- Возможность изготовления больших диаметров: Данная технология позволяет производить корпуса диаметром до 3600 мм и более, а также высотой до 20 метров, что значительно расширяет сферу применения КНС.
Технические характеристики
Компания ОО ТехИнжКом предлагает КНС из спиральновитой трубы по ТУ 28.29.12-005-46161688-2020 в широком диапазоне размеров и с различными эксплуатационными параметрами:
| Характеристика | Значение |
| Диаметр корпуса | от 800 мм до 3600 мм |
| Высота (глубина) | от 600 мм до 20 000 мм |
| Кольцевая жесткость (SN) | от SN2 до SN16 |
| Производительность | до 10 000 м3/час |
| Напор | до 100 м |

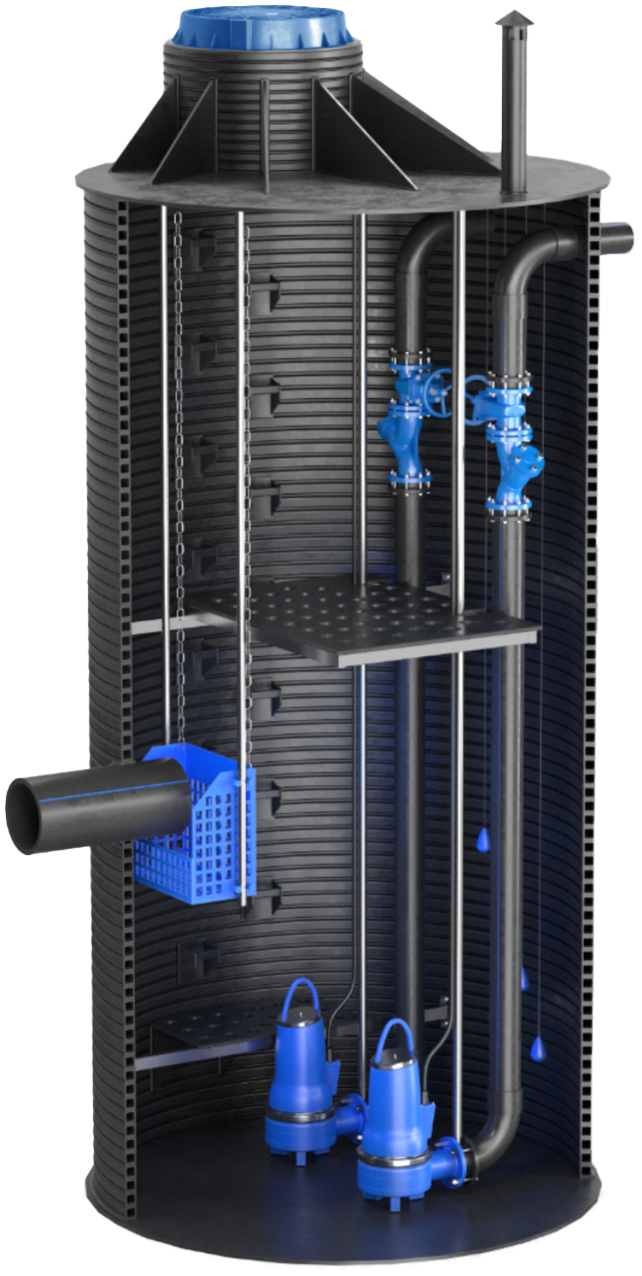

Состав Канализационно-насосной станции ООО ТехИнжКом ТУ 28.29.12-005-46161688-2020.
- Корпус на базе спиральновитых труб производства ООО ТехИнжКом
- Тип корпуса: Станция может представлять собой одну вертикальную цилиндрическую емкость. Для увеличения производительности и разделения зон (например, "сухой" зоны для оборудования и "мокрой" для насосов) применяются сдвоенные или строенные конструкции, состоящие из нескольких сообщающихся корпусов.
- Насосное оборудование
Погружные насосы:
- Наиболее распространенный тип для КНС из спиральновитой трубы. Насосы погружаются непосредственно в перекачиваемую среду используются Российского производства.
Насосы в «сухой» установке:
- Применяются для станций большой производительности или при требовании особо легкого доступа для обслуживания. В этом случае насосы располагаются в отдельном герметичном, вентилируемом и осушенном отсеке (сухая камера), что увеличивает их срок службы и упрощает ремонт.
- Система автоматизации и управления (АСУ ТП)
- Шкаф управления (ШУ): Основной элемент автоматизации. Может иметь различные исполнения: для установки в теплом помещении (УХЛ4) или в уличном климатическом исполнении (УХЛ1). В шкафу размещаются контроллеры, частотные преобразователи.
- (ПЧ) для плавного пуска насосов и энергосбережения, а также система автоматического ввода резерва (АВР).
- Датчики уровня: Контролируют уровень сточных вод в приемном резервуаре. По их сигналам автоматика включает и выключает насосы. Используются различные типы датчиков — поплавковые, гидростатические, ультразвуковые.
- Онлайн-мониторинг: Современные станции оснащаются системами для постоянного удаленного контроля параметров работы, что позволяет оперативно реагировать на любые нештатные ситуации.
Вспомогательное и защитное оборудование
Это оборудование обеспечивает надежность, безопасность и экологичность работы КНС.
| Категория | Элементы оборудования | Назначение |
| Механическая очистка | Автоматизированные решетки-дробилки, сороулавливающие корзины | Защита насосов от засорения крупными включениями; автоматическое измельчение отходов |
| Трубная обвязка и арматура | Запорно-регулирующая арматура с электроприводами, обратные клапаны, задвижки, напорные трубопроводы | Управление потоками жидкости; предотвращение обратного хода жидкости при остановке насосов |
| Система фильтрации воздуха | Угольные адсорбционные фильтры (система удаления запахов) | Очистка воздуха от неприятных запахов (сероводорода, аммиака, меркаптанов) перед выбросом в атмосферу |
| Системы безопасности | Системы освещения, вентиляции, охранная сигнализация и видеофиксация | Обеспечение безопасных условий для обслуживающего |
| Дополнительное оборудование | Системы взмучивания осадка (для предотвращения заиливания), системы автоматических трубных муфт для легкого демонтажа насосов | Повышение надежности и удобства эксплуатации |
Конструктивные особенности
КНС на базе спиральновитых труб производства ООО ТехИнжКом ТУ 28.29.12-005-46161688-2020 могут быть выполнены в различных вариантах в зависимости от требований объекта:
- Тип корпуса: Станция может представлять собой одну вертикальную цилиндрическую емкость. Для увеличения производительности и разделения зон (например, "сухой" зоны для оборудования и "мокрой" для насосов) применяются сдвоенные или строенные конструкции, состоящие из нескольких сообщающихся корпусов.
- Варианты исполнения: Помимо вертикальных, существуют КНС в горизонтальном исполнении, которые часто используются в системах дождевой канализации для аккумулирования и перекачки ливневых стоков.
- Комплектация: Корпус оснащается всем необходимым для обслуживания и автоматизации: лестницами, площадками обслуживания, вентиляционными патрубками, кабельными вводами и напорными трубопроводами.
