Пожарные насосные станции (ПНС)

В соответствии с действующими СНиП 2.04.02-84 насосные станции установок пожаротушения относятся к 1 категории по надёжности электроснабжения. Это означает, что перерывы в электропитании не допускаются. Решением этой задачи становится резервирование, которое предполагает наличие двух независимых источников питания.

Технические характеристики

Преимущества использования автоматизированных систем пожаротушения

Среди всех используемых сегодня систем пожаротушения автоматизированные – наиболее эффективны при ликвидации возгорания в минимальные сроки. Основными преимуществами подобного решения становится:

• сравнительно низкие эксплуатационные расходы;
• высокая надёжность работы оборудования насосной станции пожаротушения;
• простота установки. наладки;
• компактные размеры оборудования, которые позволяют устанавливать его на небольшой площади;
• низкая вероятность отказов.

Классификация систем пожаротушения

В зависимости от особенностей установки станции делятся на два класса – мобильные и стационарные. Последние, в свою очередь, по способу забора разделяют на установки, подающие воду:

• из естественного водоёма;
• подземной скважины или резервуара;
• из водопровода.

Насосная станция может входить в состав систем водяного пожаротушения, которые устанавливаются на объектах, где возможна ликвидация возгорания поверхностным способом, или пенного. Во втором случае речь идёт в основном о предприятиях химической, нефтехимической отрасли, помещениях, где ведутся работы с легковоспламеняющимися жидкостями.

Устройство насосных станций систем пожаротушения

Комплектация насосной станции водяного пожаротушения может варьироваться в зависимости от типа огнетушащего вещества и масштаба системы в целом. Она может включать в себя от 2 до 8 агрегатов, которые будут поддерживать заданное давление в системе. Только в этом случае обеспечивается подача нужного объёма воды на место возгорания в случае экстренной ситуации. Насосы устанавливают парами, из них один работает как резервный. Его включение происходит автоматически при выходе из строя основного агрегата.

Монтаж насосной станции выполняется на раме, которая установлена на фундаменте. Трубная развязка монтируется на самом модуле (диаметр подведённых коммуникаций соответствует производительности установки). Материалом для неё служит нержавеющая или обычная сталь. Сборные соединения позволяют с минимальными усилиями подключить коммуникации к линиям подачи воды. Для подключения линий электропитания (основной и резервной) используется кабельная разводка. При проектировании насосных станций пожаротушения чаще всего предусматривается передача сигналов на центральный пульт управления через систему реле и датчиков.

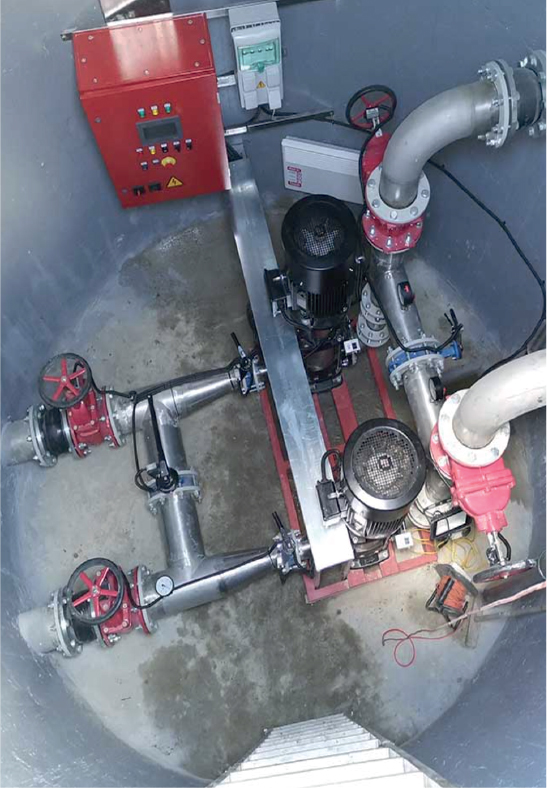

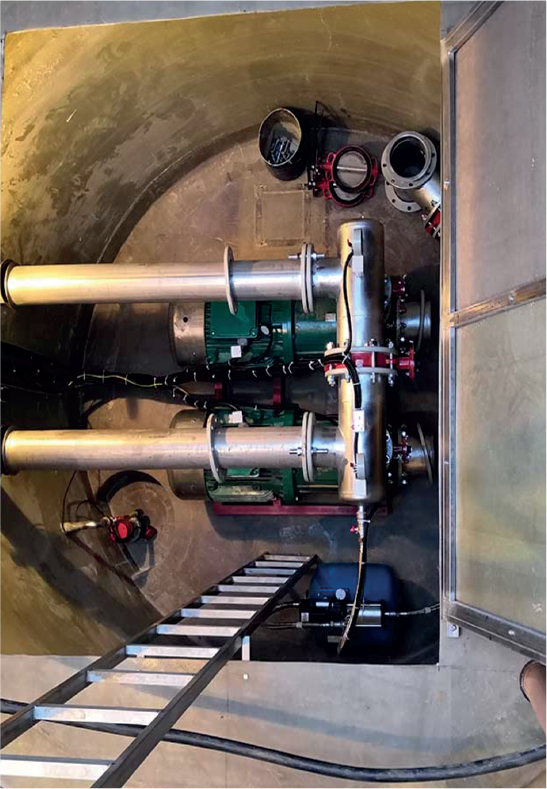

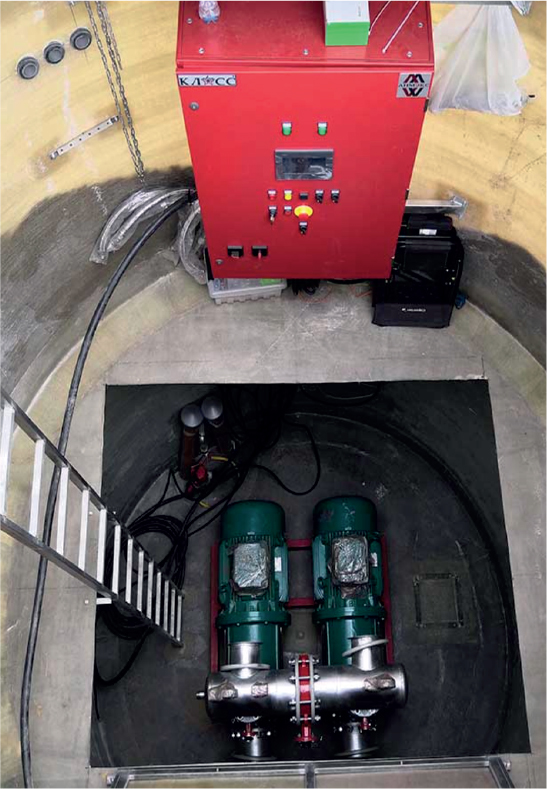

Подземная насосная станция пожаротушения

При работе системы в штатном режиме она находится в системе ожидания. При падении давления или его достижении нижнего допустимого предела соответствующий сигнал подаётся на блок автоматики. В этом случае открывается задвижка(если она установлена), запускается насос, который отвечает за подачу воды к месту назначения.

В зависимости от принципа построения комплектная насосная станция пожаротушения может срабатывать:

• дистанционно (от пускателя);
• автоматически (при поступлении сигнала от датчиков);
• местно (вручную с помощью кнопки).

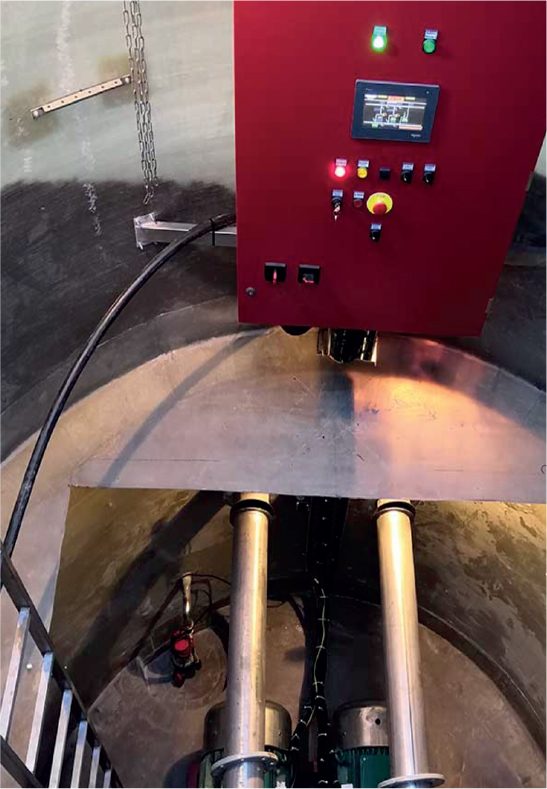

Система автоматики обеспечивает полный контроль всех рабочих параметров, управления исполнительными устройствами, а также блокировку и защиту оборудования. Для её построения используются программируемые контроллеры. При необходимости автоматика может передавать данные (технологическую информацию, положение задвижек, температуру в станции, факты несанкционированного доступа к оборудованию) диспетчеру на вышестоящий пульт управления. Возможно использование автоматической системы пожаротушения в режиме местного управления.

Основные требования к насосным станциям водоснабжения пожаротушения

• Необходима система запуска повышенной надёжности, которая будет обеспечивать низкий процент отказов даже при длительном простое оборудования, которое обусловлено его редким использованием.
• Периодически работоспособность установки должна проверяться путём имитации пожара.
• При расчете насосной станции пожаротушения с подачей воды из резервуара необходимо учитывать, что желательно её размещение ниже уровня ёмкости. В этом случае есть возможность отказаться от монтажа систем забора. Если такое решение невозможно, выполняется монтаж нескольких автономных друг от друга систем.

• Необходимо энергоснабжение оборудования от двух независимых источников, чтобы обеспечить достаточную надёжность электроснабжения.
• Необходимо проведение регулярных профилактических работ или использование в комплектации узлов и деталей из нержавеющей стали.
• Проект насосной станции пожаротушения должен быть предварительно согласован в контролирующей организации.
• Каждая установка должна пройти сертификацию, иметь соответствующие документы
